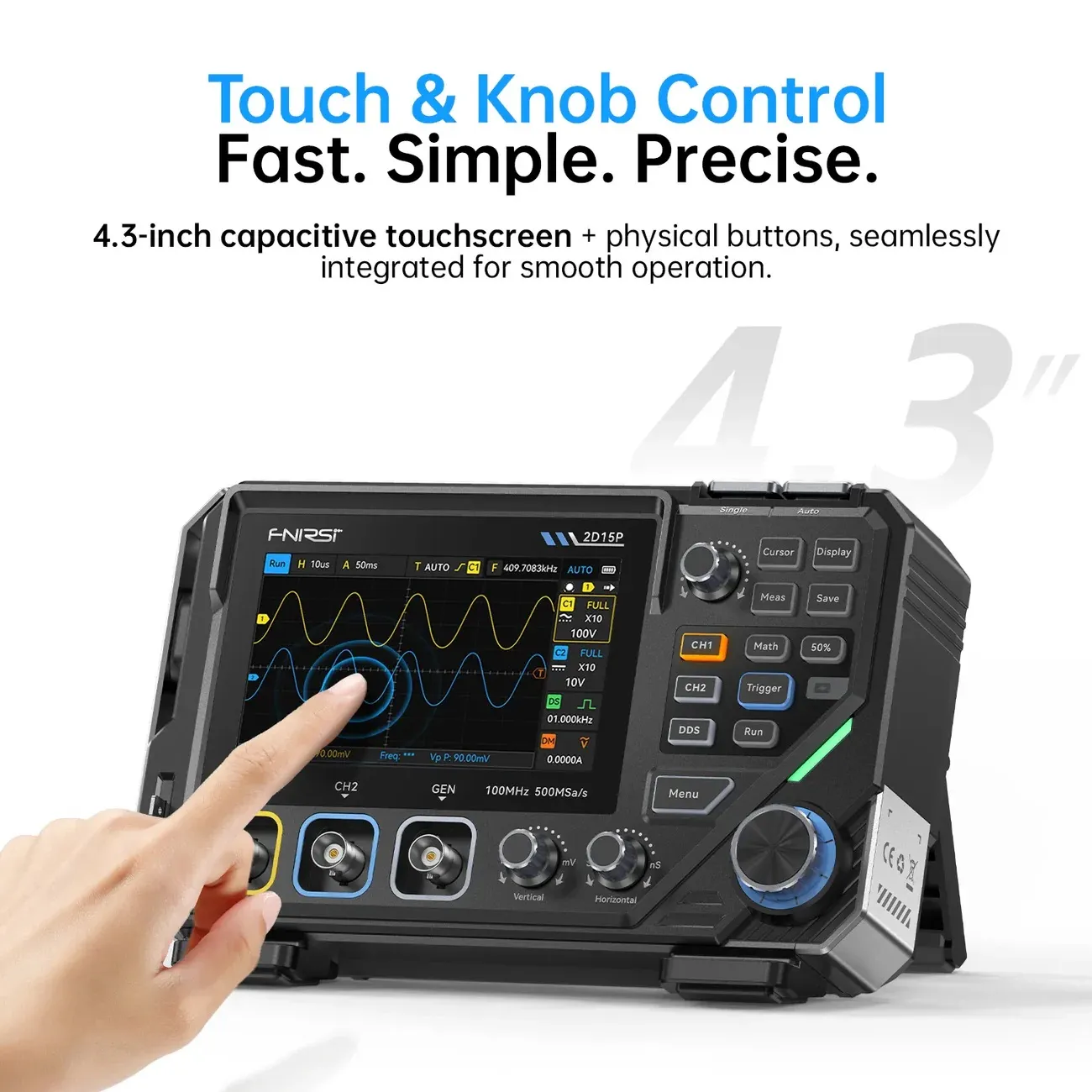

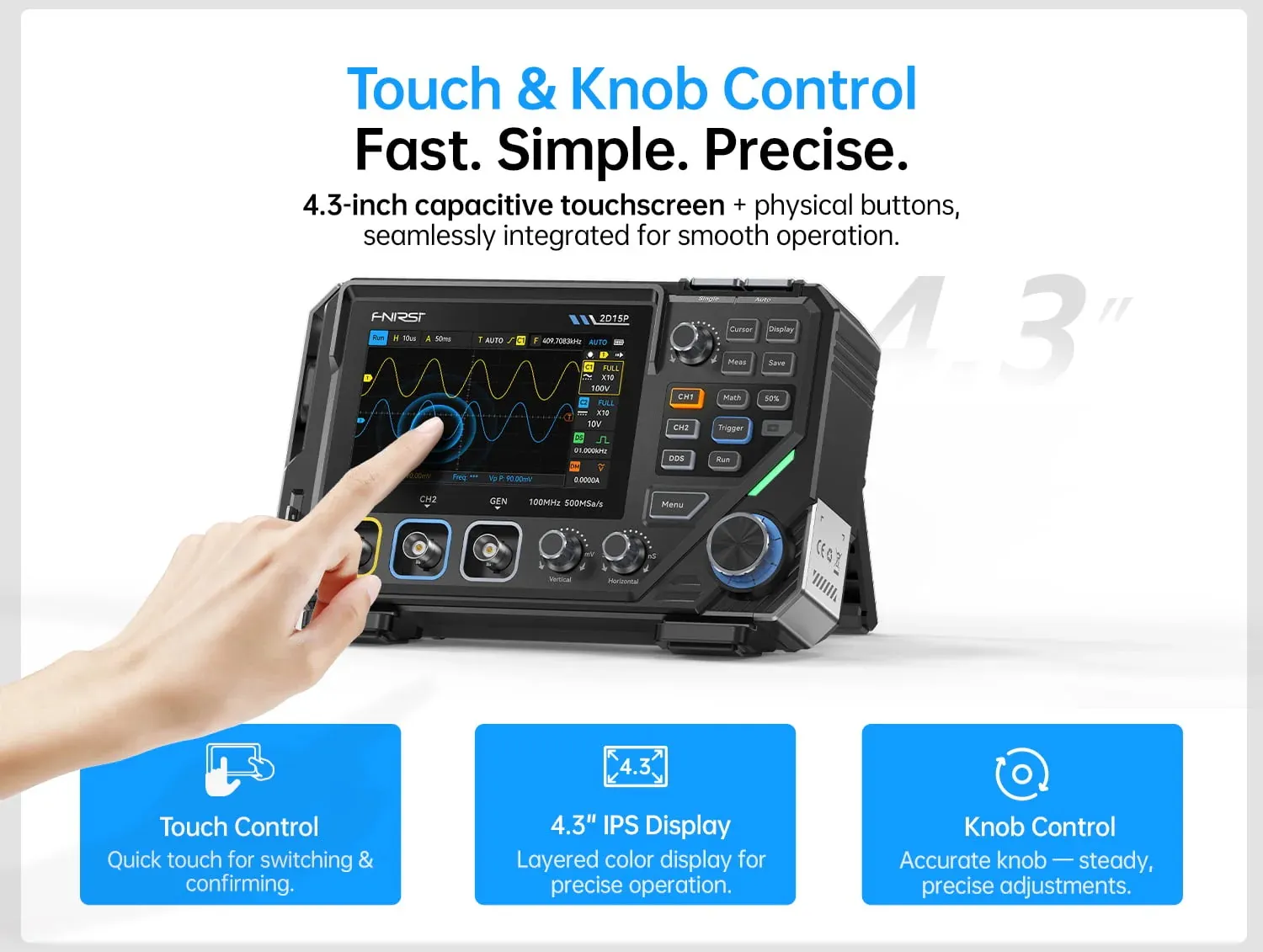

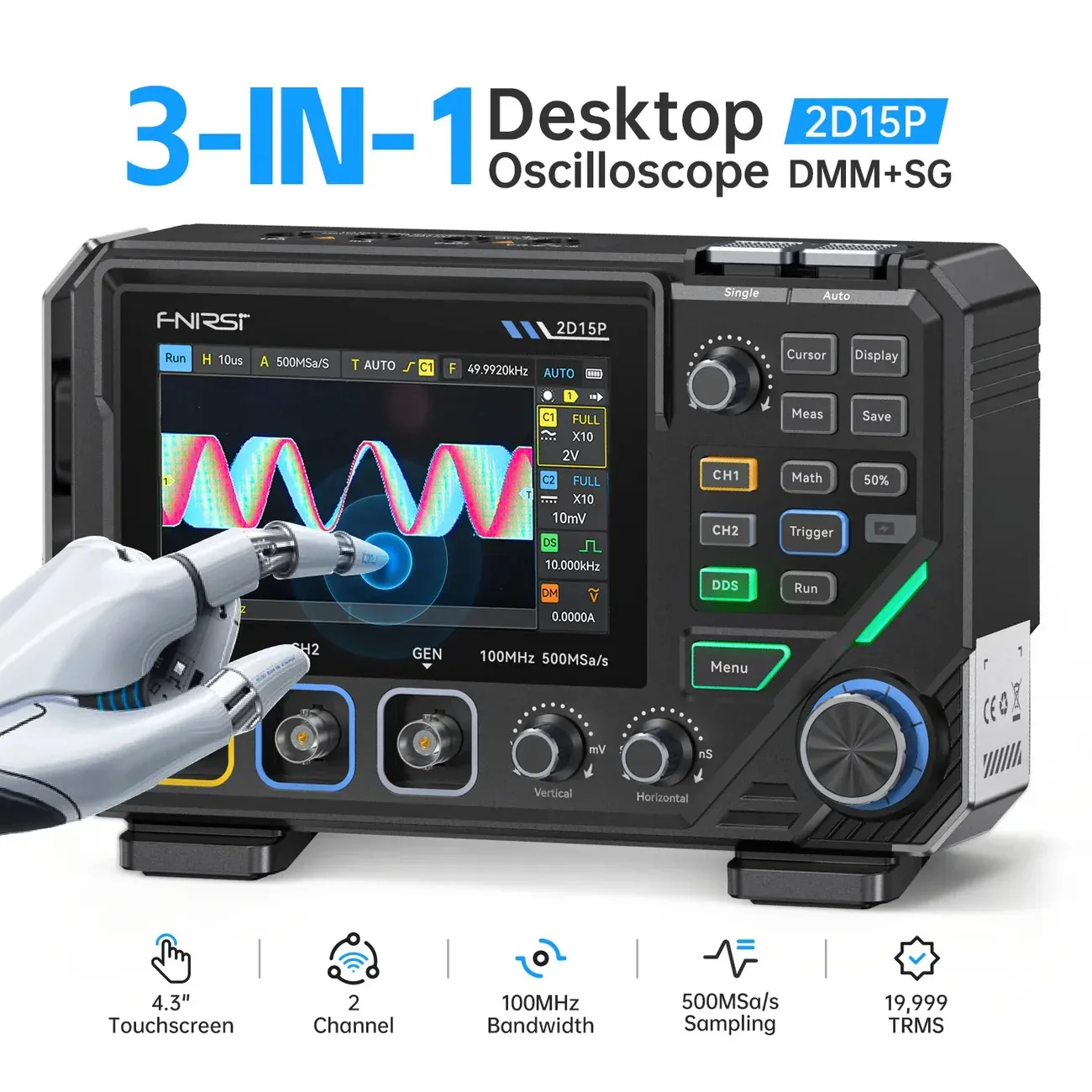

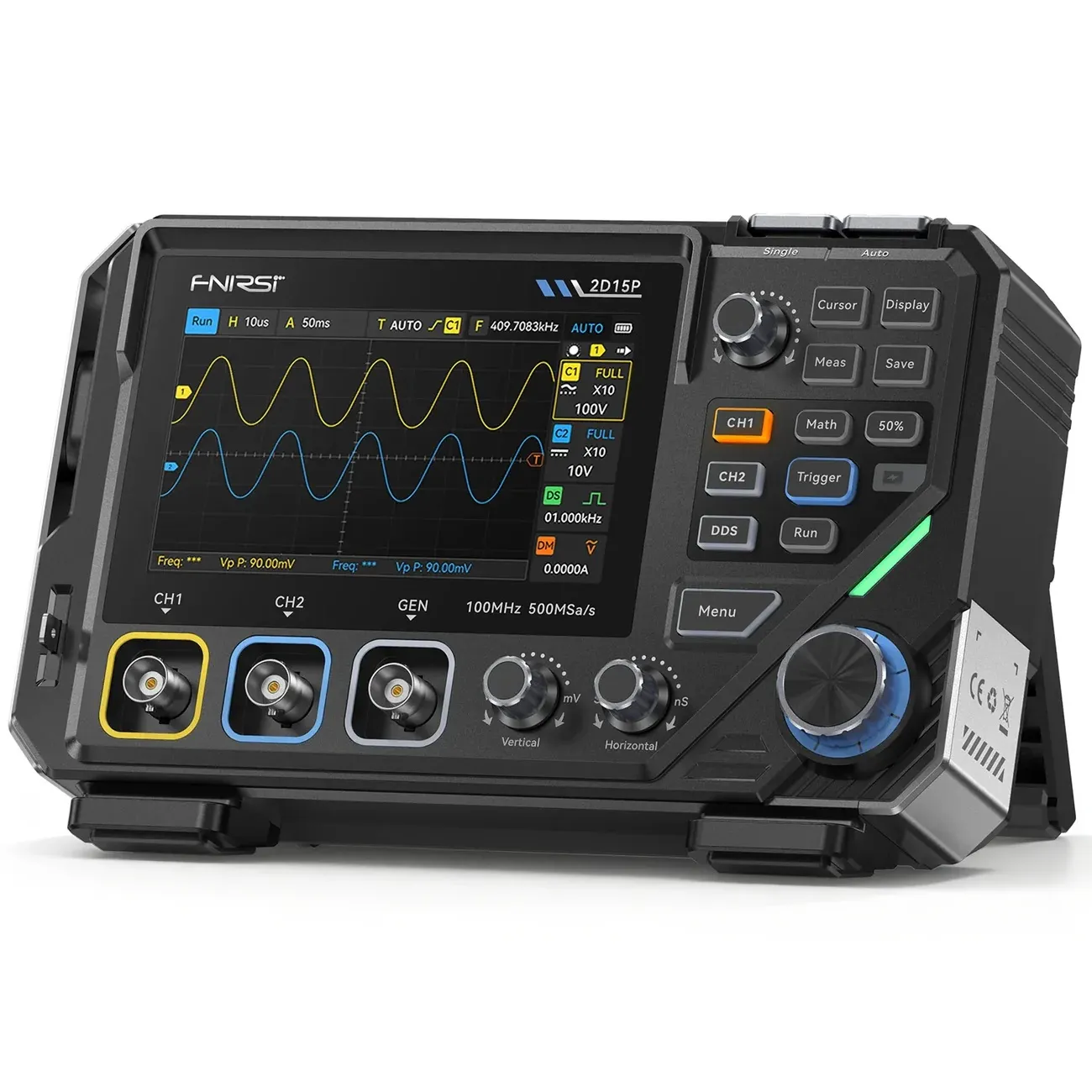

El FNIRSI 2D15P combina botones físicos con una pantalla táctil capacitiva de 4.3” Ofrece muestreo de 500 MS a/s, ancho de banda de canal único de 100 MHz (50 MHz doble canal) y profundidad de memoria de 10k 1M . Las características incluyen pantalla en escala de grises de 128 niveles, captura de forma de onda a 1200 fps, funciones matemáticas, 18 mediciones automáticas, generador de forma de onda de 10 MHz y multímetro True RMS de 19999 cuentas que soporta pruebas de voltaje, corriente, resistencia, capacitancia, diodo y continuidad.
Características Clave
Entrada de Doble Canal - Operación de canal único a 100 MHz / doble canal a 50 MHz.
Profundidades de Memoria Seleccionables - 10 K / 100 K / 1 M para captura flexible de datos.

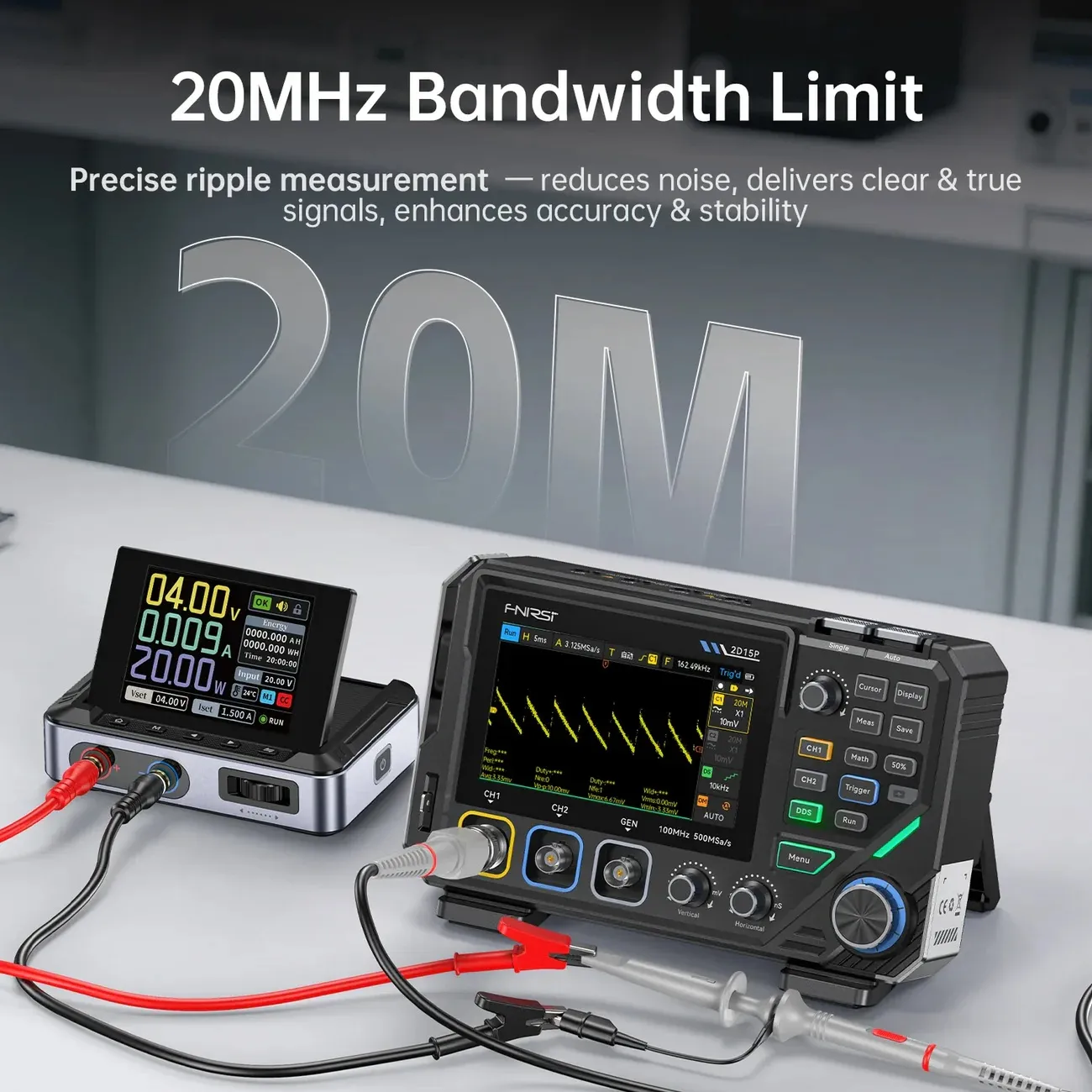

Límite de Ancho de Banda de 20 MHz - Reduce el ruido para pruebas precisas de rizado y precisión.

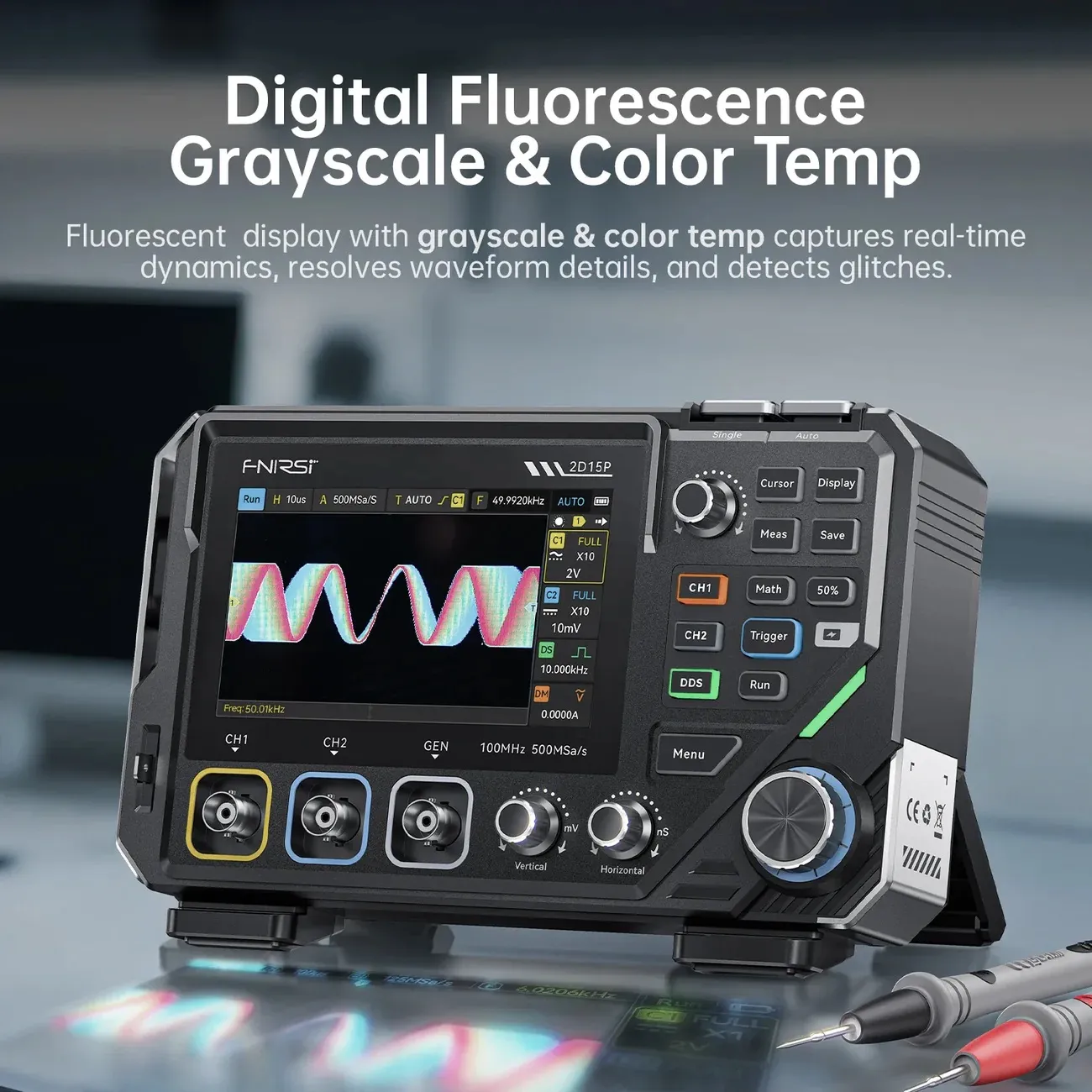

Visualización en Escala de Grises y Temperatura de Color - Revela persistencia de la forma de onda y dinámica de la señal.

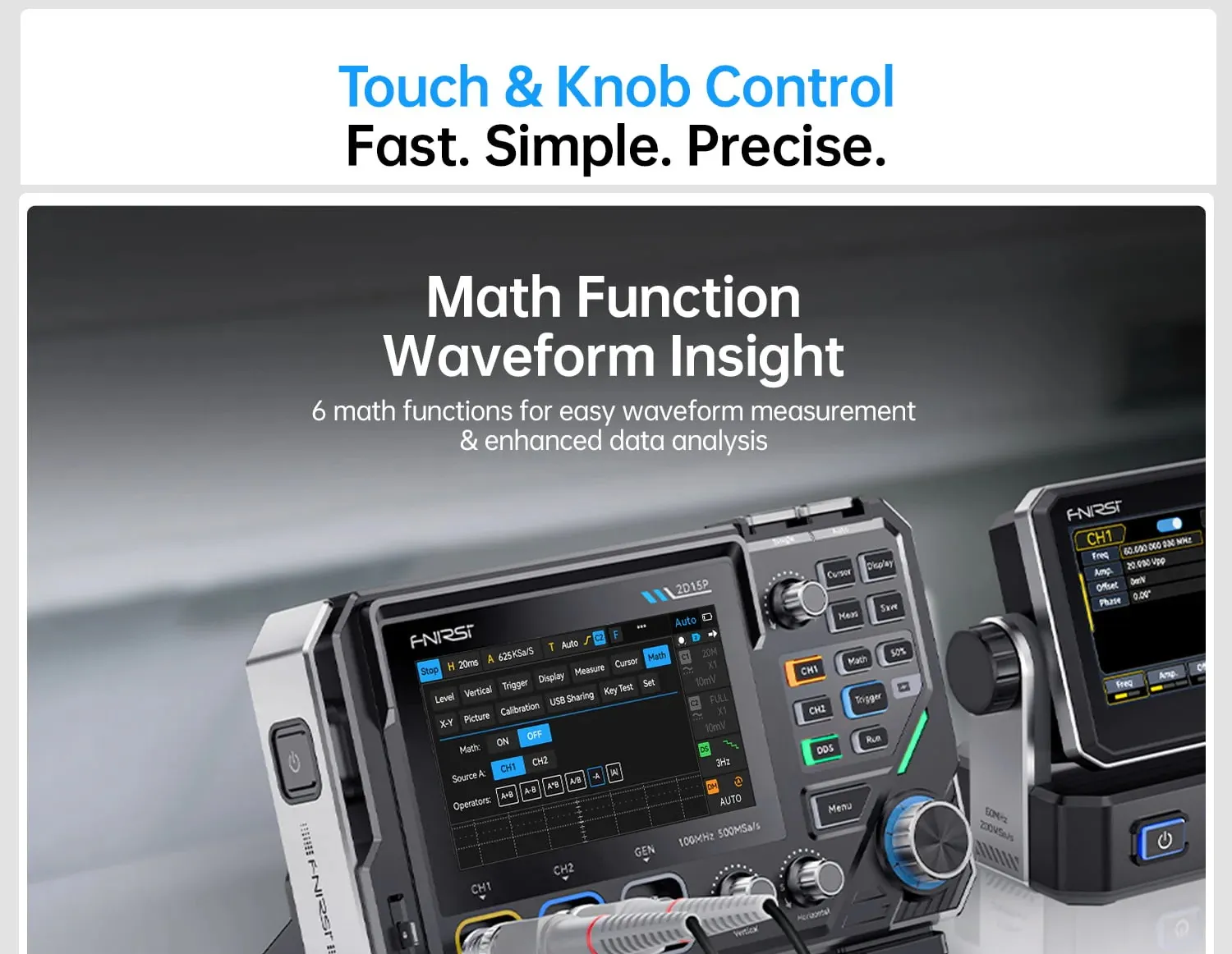

Operaciones Matemáticas (Sumar, Restar, Multiplicar, Dividir, etc.) Cálculo de señales en tiempo real.
Modo XY y Persistencia Infinita - Visualiza relaciones de fase y superposición de formas de onda.
Función Cursor y 13 Medidas Automáticas - Análisis rápido y claro de parámetros.
Modos de Disparo Automático / Normal / Único - Captura flexible de señales para cada necesidad de prueba.
Generador de Señal DDS de 10 MHz -Salida de hasta 11 formas de onda comunes con amplitud y ciclo de trabajo ajustables.

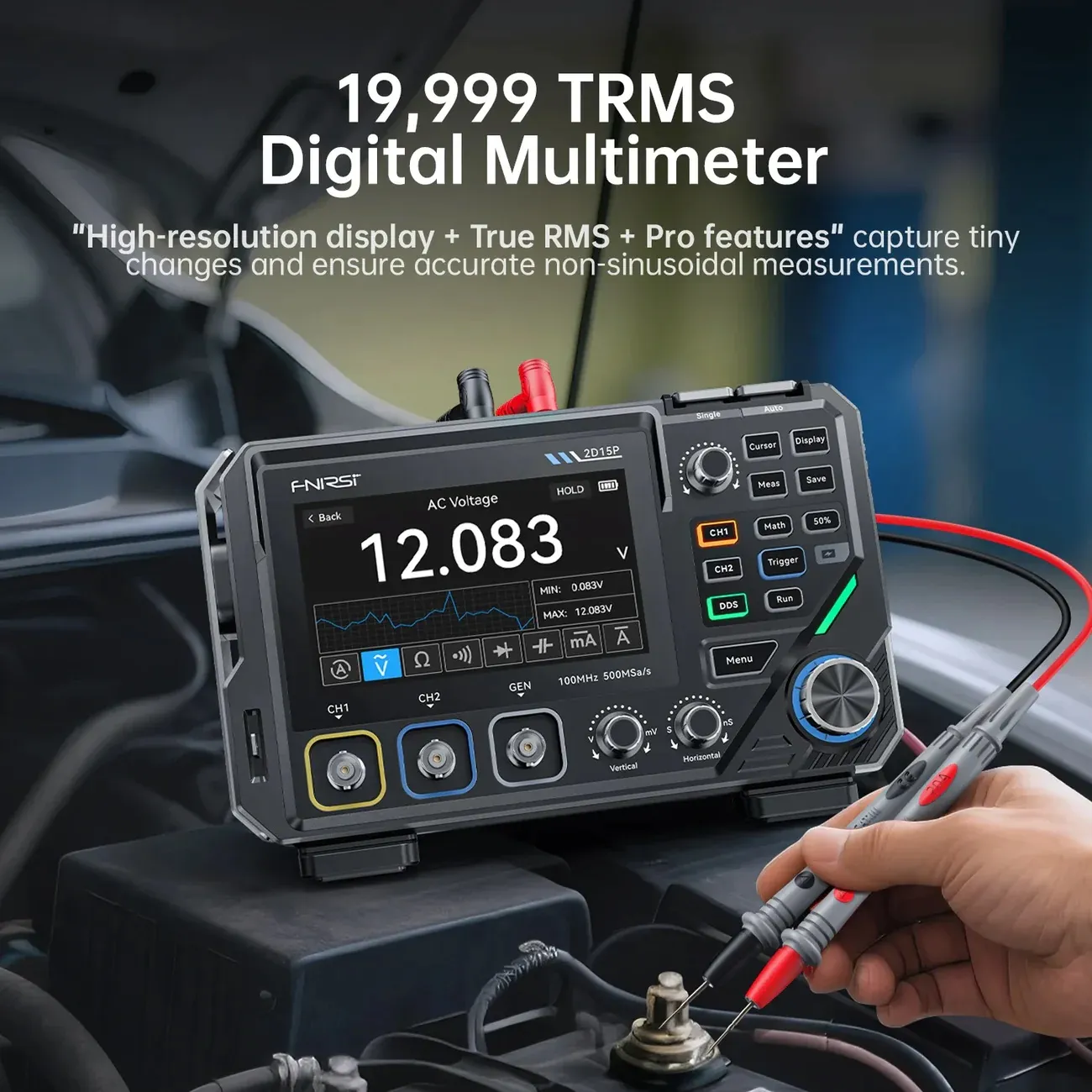

Multímetro True RMS (19,999 Cuentas) - Soporta pruebas de V/A (AC/DC), ohm, capacitancia, diodo y continuidad.

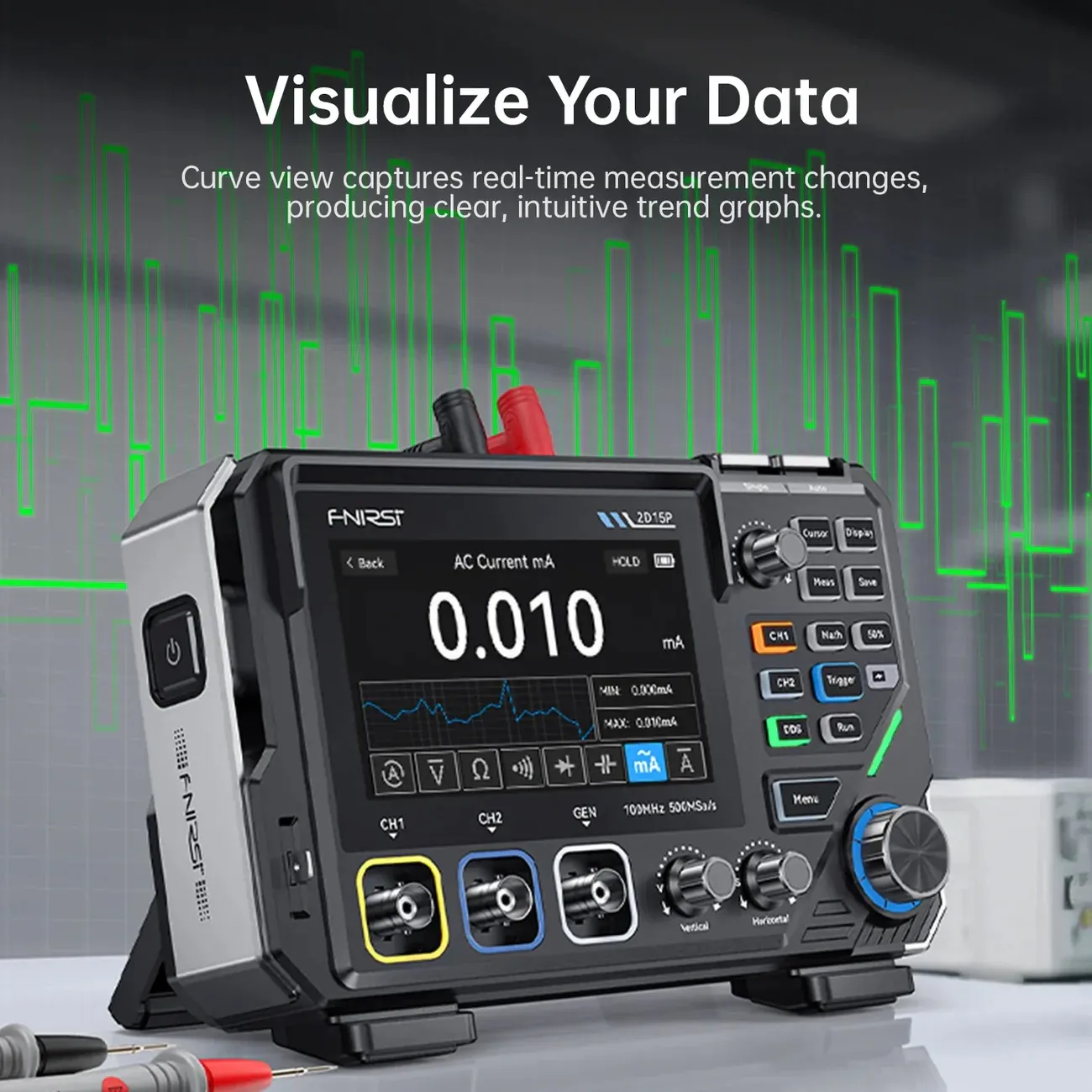

Función de Vista de Curva - Muestra gráficos de tendencias en tiempo real para seguimiento visual de señales.

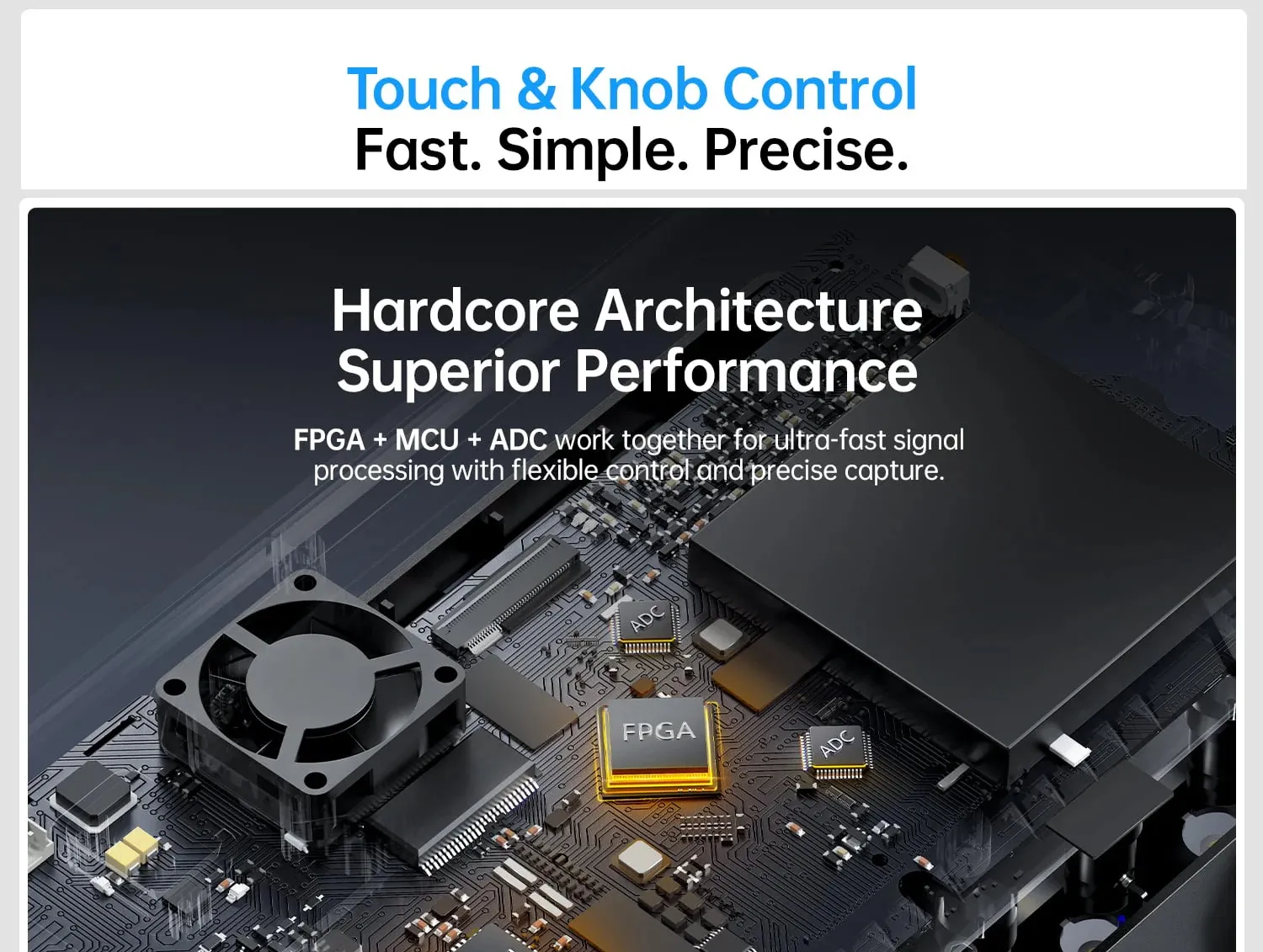

Arquitectura FPGA + MCU + ADC - Garantiza procesamiento de señales a alta velocidad y rendimiento estable.

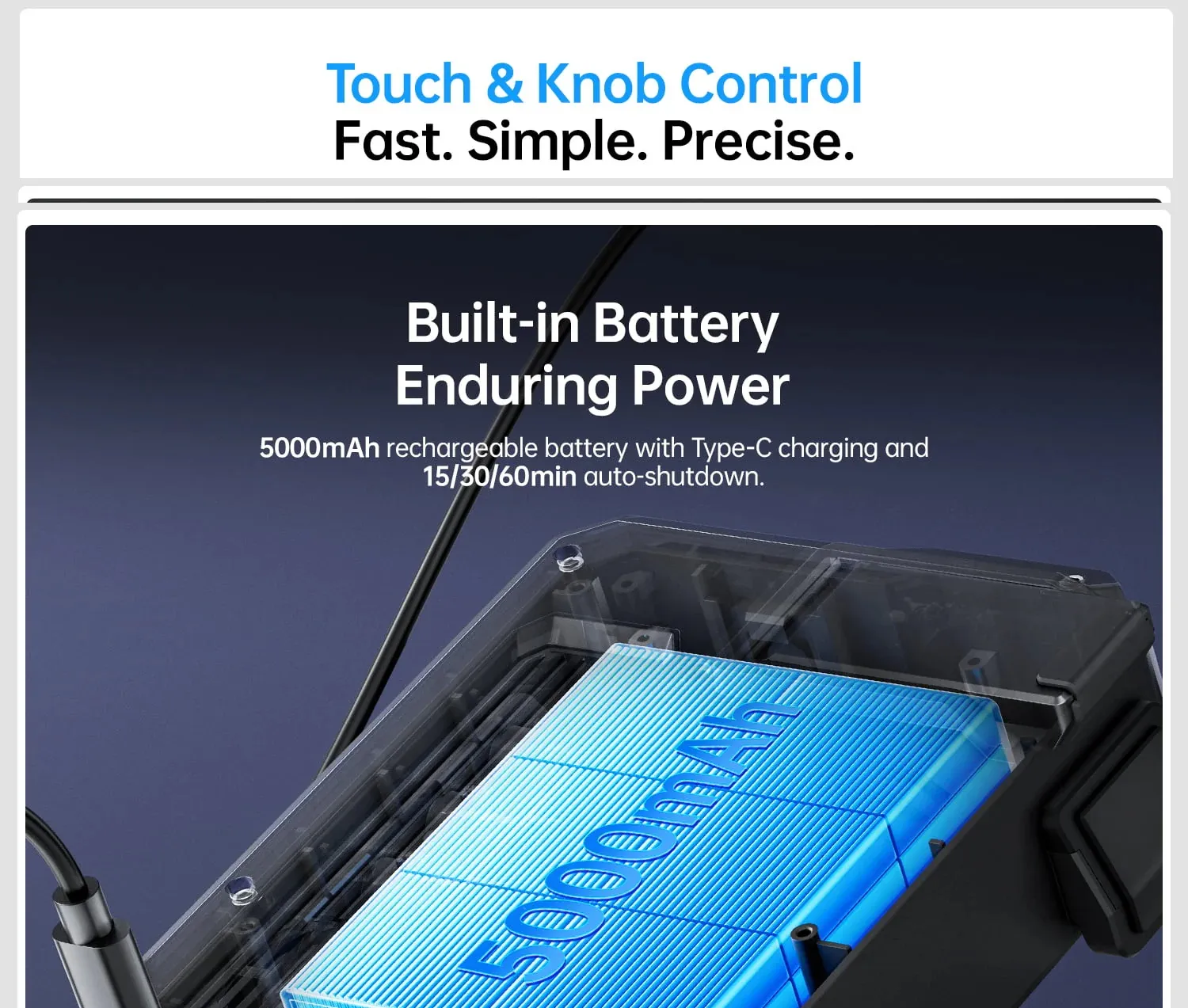

Diseño Compacto y Ligero - Cuerpo un 30 % más ligero con una potente batería de 5000 mAh.

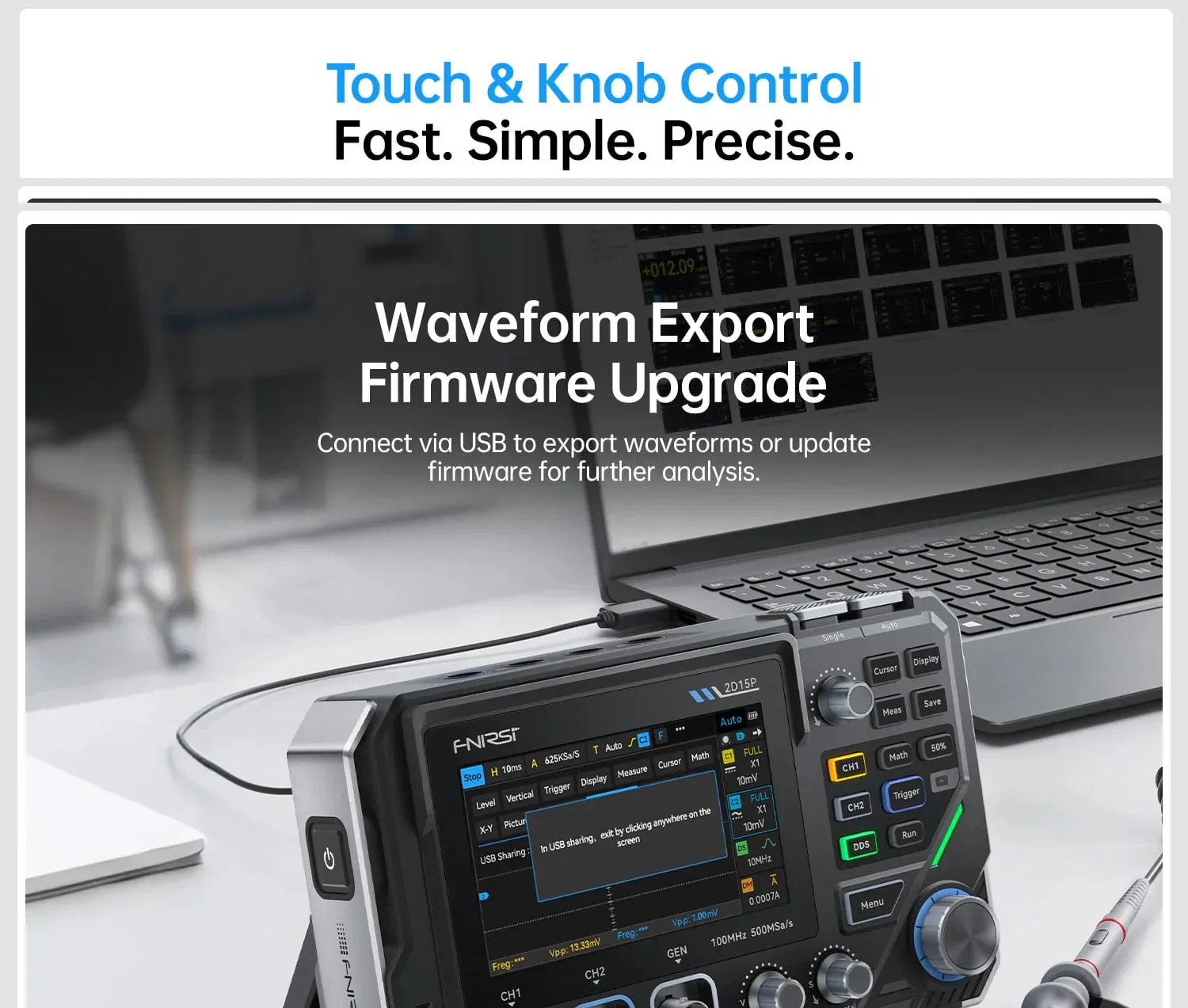

Función de Guardar y Exportar Ondas - Almacena y transfiere datos de forma de onda para análisis posterior.
Interfaz de Carga Tipo-C - Conexión de energía conveniente, rápida y universal.

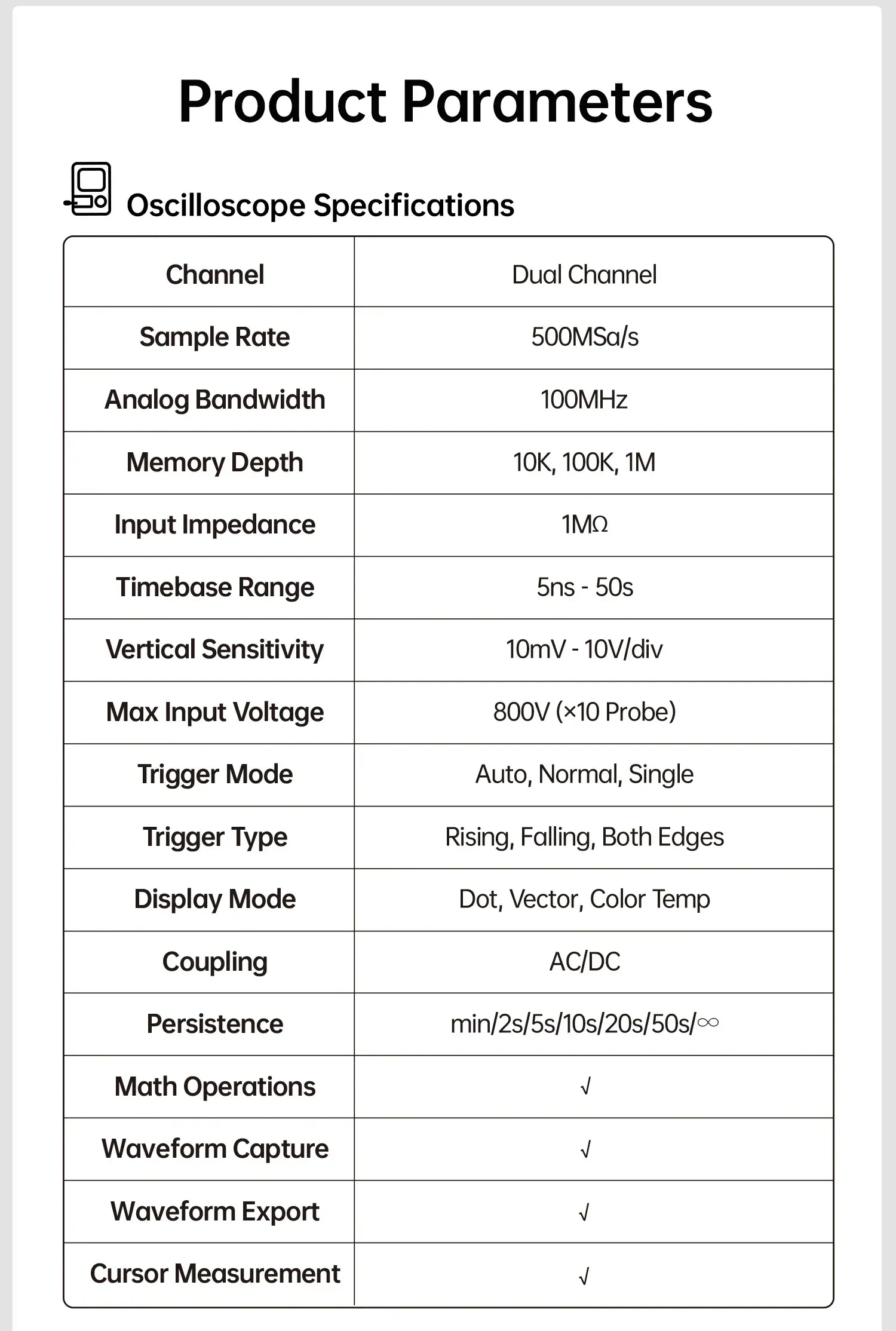

Parámetros del Producto
Especificaciones del Osciloscopio:
Canal Dual
Tasa de Muestreo500MSa/s
Ancho de Banda Analógico100MHz
Profundidad de Memoria 10K, 100K, 1M
Impedancia de Entrada 1Mohm
Rango de Base de Tiempo 5ns - 50s
Sensibilidad Vertical 10mV - 10V/div
Voltaje Máximo de Entrada 800V (x10 Sonda)
Modo de disparo Auto, Normal, Único
Tipo de disparo Borde ascendente, descendente, ambos
Modo de visualización Punto, Vector, Temperatura de color
Acoplamiento CA/CC
Persistencia min / 2s / 5s / 10s / 20s / 50s / infinito
Operaciones matemáticas
Captura de forma de onda
Exportación de forma de onda
Medición con cursor
Especificaciones del multímetro:
Voltaje de CC 1.9999V / 19.999V / 199.99V / 1000V
Voltaje de CA 1.9999V / 19.999V / 199.99V / 750.0V
Corriente continua 19.999mA / 199.99mA / 1.9999A / 9.999A
Corriente AC 19.999mA / 199.99mA / 1.9999A / 9.999A
Resistencia 19.999Mohn / 1.9999Mohm / 199.99Kohm / 19.999Kohm / 1.9999Kohm / 199.99ohm
Capacitancia 999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF
Diodo
Continuidad
Especificaciones del Generador de Señal:
Canal 1CH
Frecuencia 0 - 10 MHz
Amplitud 0.1 -3.0 Vpp
Ciclo de Trabajo 0 - 100%
